產品說明

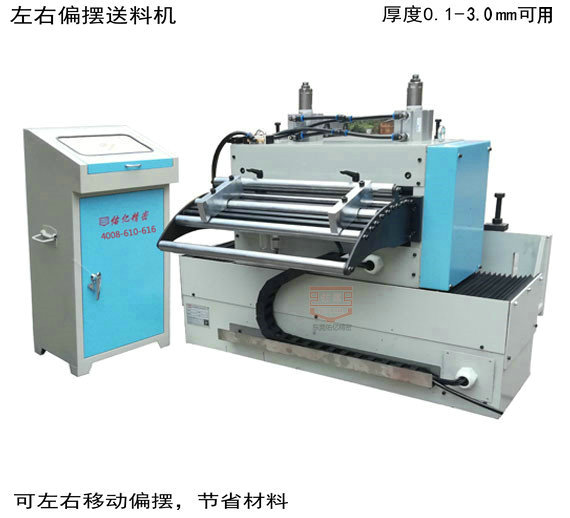

伺服偏擺送料機圖片
此款沖床偏擺送料機配雙頭開卷機使用，用于沖壓新能源鋰電池配件蓋板、極柱、刀片等。
偏擺送料機特點介紹：
1、雙向移位式交替送料，效率高，節省成本：左右偏擺送料機根據沖壓圓片直徑的不同，可以隨機調整設置移位參數，確保圓圓互切式?jīng)_壓下料，以較大化的利用材料，節約生產成本，且設備可以根據沖壓圓片大小的不同，自動進行排布角度計算，保證大大節省材料。
2、使用范圍廣，適用材料種類多：左右偏擺送料機適合薄板以及厚板的圓片沖壓送料，材料厚度范圍一般在0.3-6.0mm，材料寬度可達到1800mm，下料圓片直徑可達1000mm。左右偏擺送料機適用的材料種類也非常多，如鋼、銅、鋁、冷軋板、熱軋板和特殊金屬等，圓片沖壓效果特別明顯。
3、下料精度高，誤差可控范圍?。鹤笥移珨[送料機采用三凌PLC來控制設備的電控系統，電機系統與送料機滾筒用同步帶輪連接，從而實現送料滾筒的精密控制，另外一套伺服馬達系統與精密滾輪絲桿用同步帶連接，從而完成精密的左右移位控制。在左右偏擺送料機連續圓片沖壓的過程中，圓片邊角之間的距離可設置在0.5mm以?xún)?nèi)，且設備誤差可控在正負0.08mm以?xún)?nèi)，可以滿足高精密材料的沖壓生產。
4、設備操作簡便，自動化程度高：佑億左右偏擺送料機在沖壓生產過程中，只需要在觸摸屏上輸入材料的厚度、寬度以及下料圓片的直徑、送料步距等參數后，即可計算出送料的距離以及沖壓間距，操作簡便，真正實現了全自動化操作使用。
偏擺送料機技術參數表：
型式
NCM-200
NCM-300
NCM-400
NCM-500
NCM-600
NCM-800
NCM-1000
NCM-1300
材料寬度
200
300
400
500
600
800
1000
1300
材料厚度
0.1-3.0
0.1-3.0
0.1-3.0
0.1-3.0
0.1-3.0
0.1-3.0
0.1-3.0
0.1-3.0
0.8-6.0
0.8-6.0
0.8-6.0
0.8-6.0
0.8-6.0
0.8-6.0
0.8-6.0
0.8-6.0
偏移距離
200
300
400
500
600
800
1000
1300
送料伺服馬達(KW)
1
1.5
1.5
2
2
4.4
5.5
7.5
偏擺移位伺服(KW)
1
1.5
1.5
2
2
4.4
5.5
7.5
以上為標準技術參數，如有不同歡迎來電特殊定做。
新能源鋰電池蓋板、極柱自動化沖壓線實例（左右NC偏擺送料機配雙頭開卷機）
